Interruptor de botón de acero inoxidable 2NO2NC de 22 mm

Descripción general del producto
El interruptor de botón pulsador de acero inoxidable 2NO2NC de 22 mm cuenta con pares duales de contactos (dos normalmente abiertos y dos normalmente cerrados) que ofrecen opciones de cableado flexibles para múltiples circuitos en un solo dispositivo. Los puntos de contacto plateados engrosados y las interfaces chapadas en oro garantizan una larga vida eléctrica y una conmutación estable. Diseñado para soportar más de un millón de actuaciones mecánicas, el interruptor ofrece un rendimiento confiable en circuitos de seguridad, enclavamientos o situaciones donde se requieren señales de salida múltiples o redundantes.

Contáctenos Descargar

Category: Interruptores de botón metálicos Anterior: Interruptor de botón de metal momentáneo impermeable de carrera corta de 12 mm Próximo: Interruptor de llave con perilla de metal de acero inoxidable con luz

Waterprooflevel-1
Large keys
Flame retardant
Big silver contact
Multiple luminous colors
Promise lamp beads
AC and DC
Built-in buck resistor
Built-in waterproof ring

Descripción Apariencia física Contáctenos

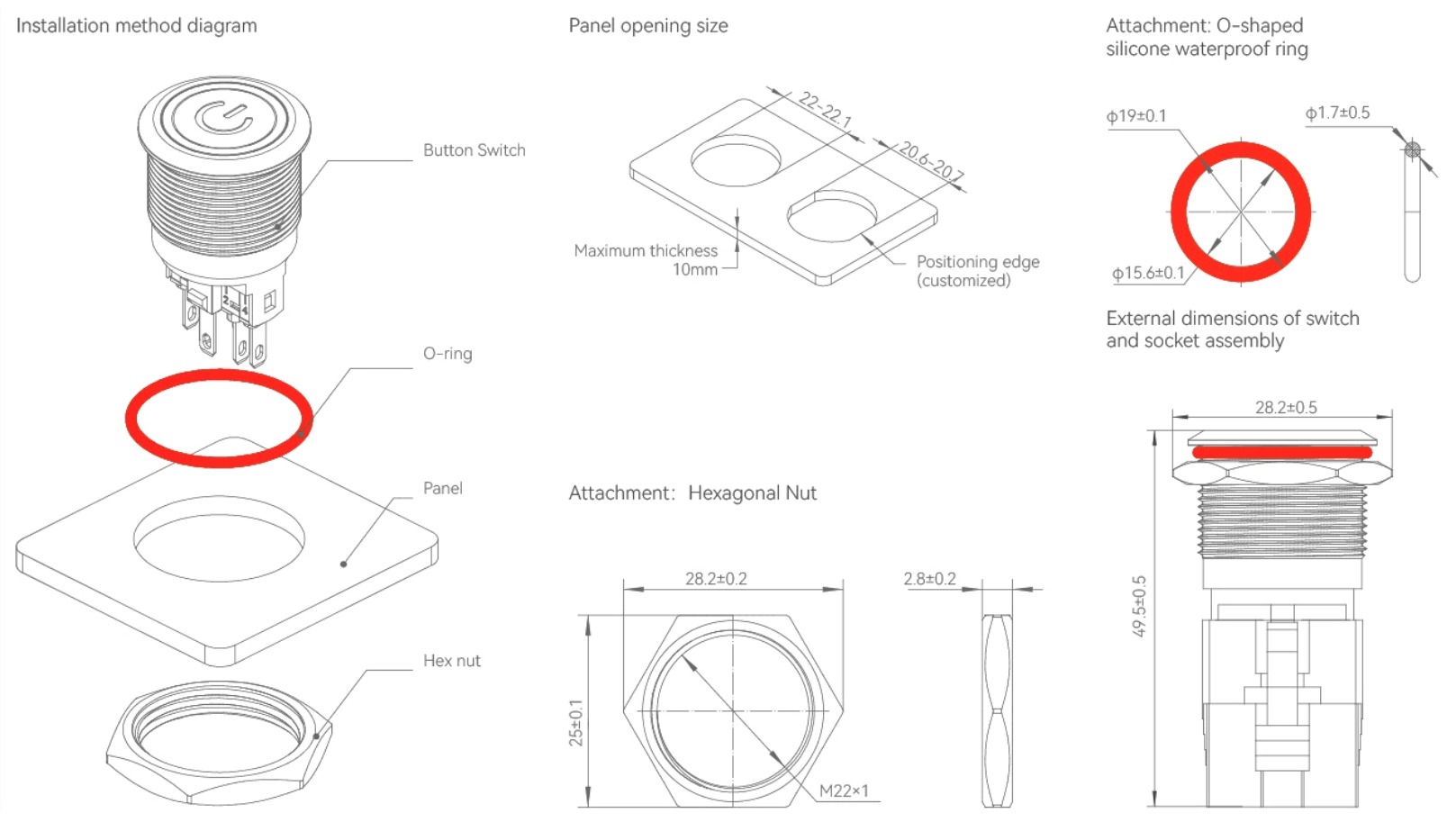

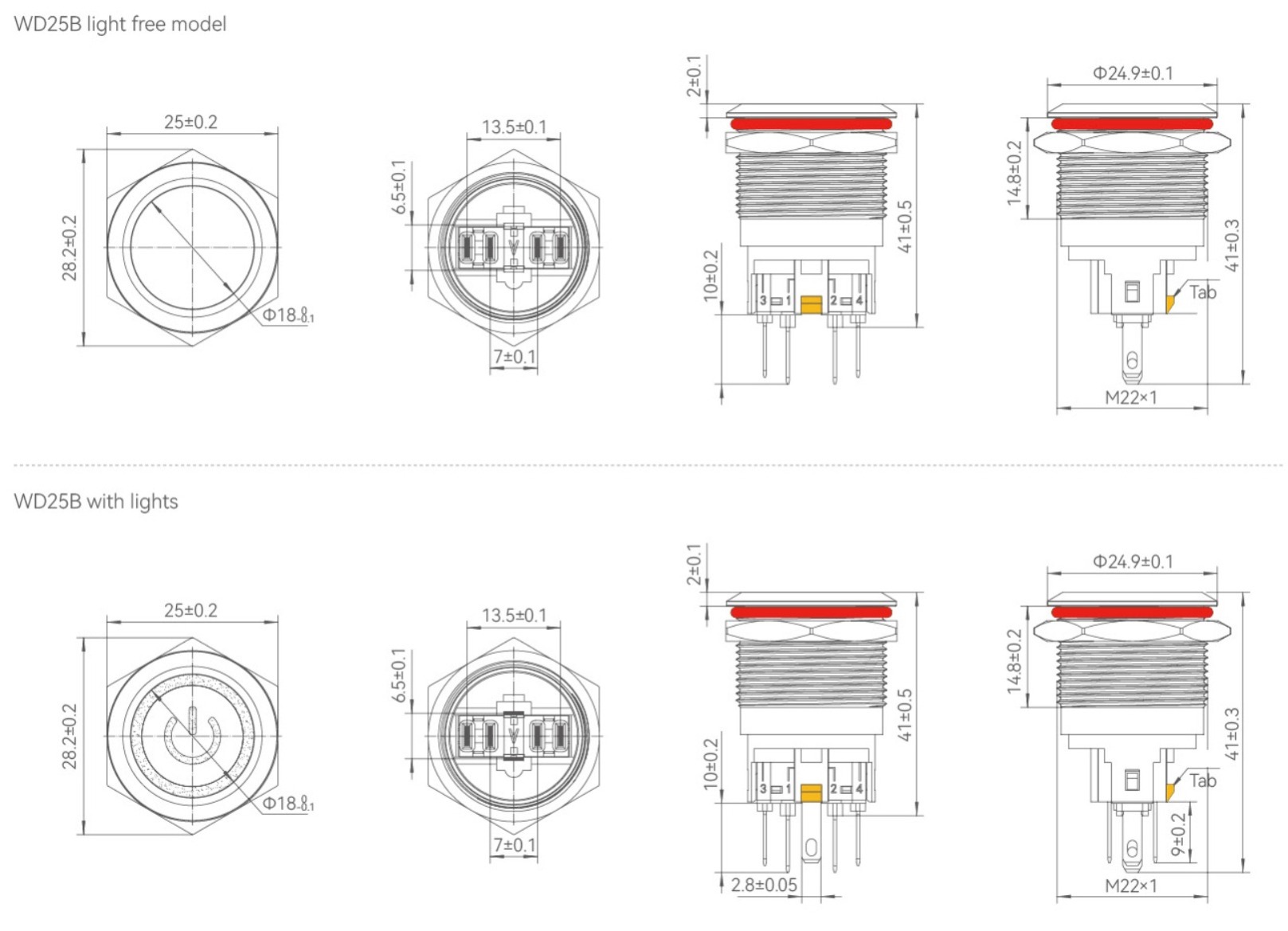

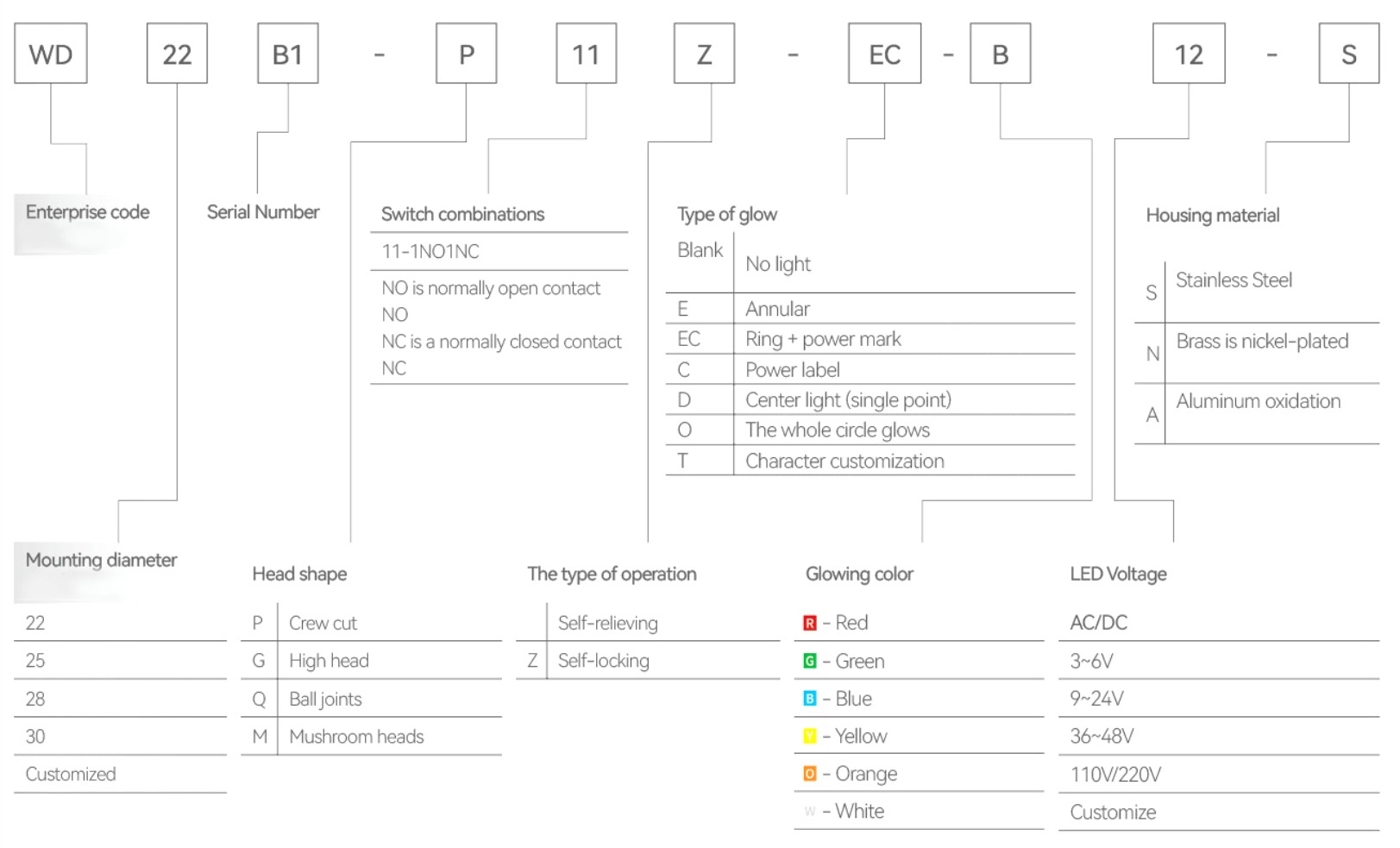

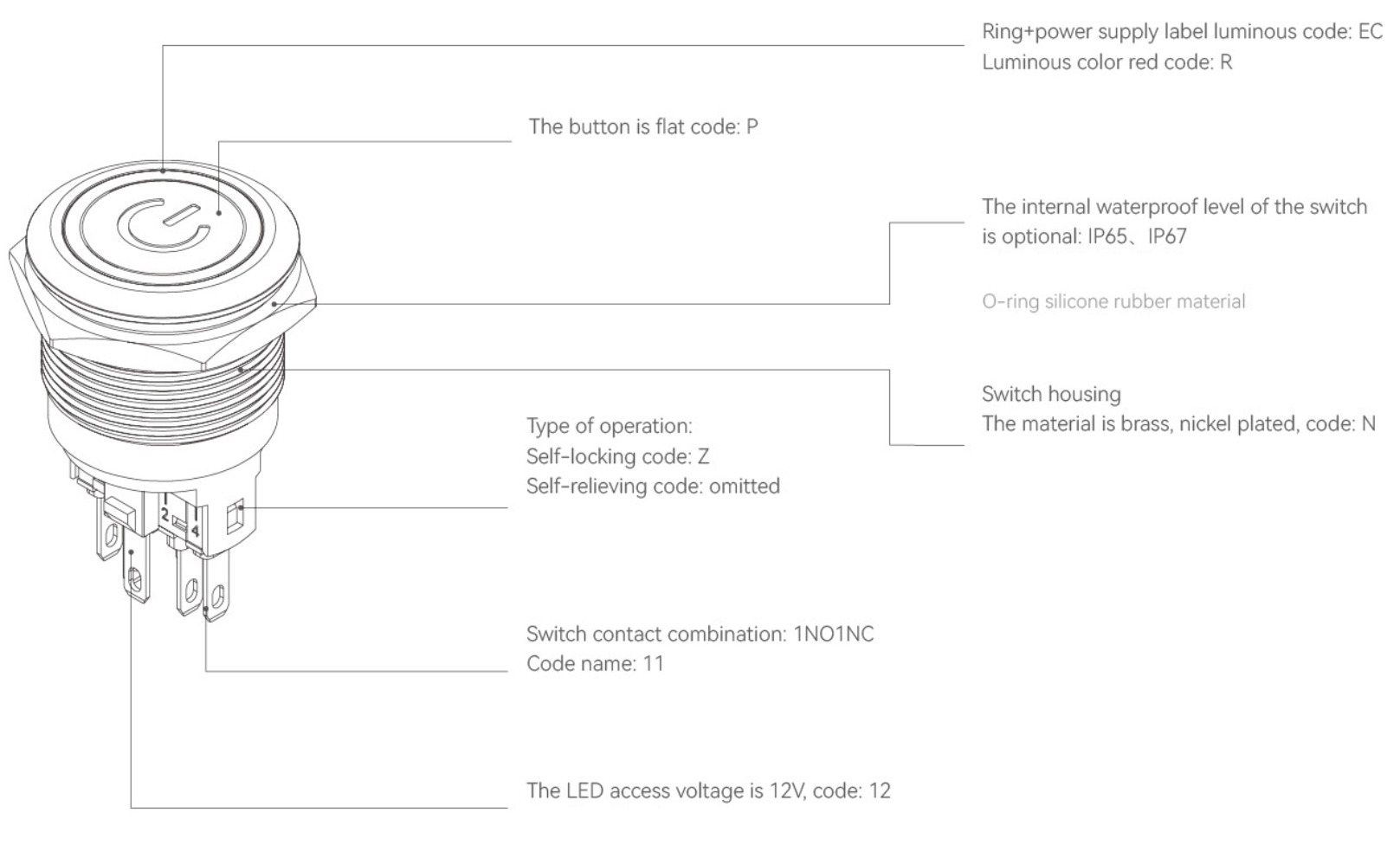

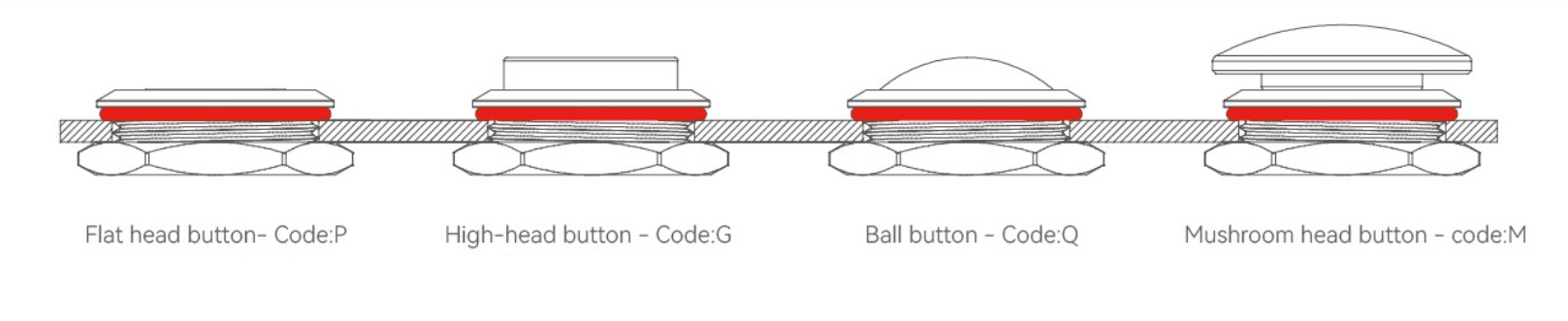

Descripción del producto: Detalles del producto: Dimensiones externas: El tipo de clave:

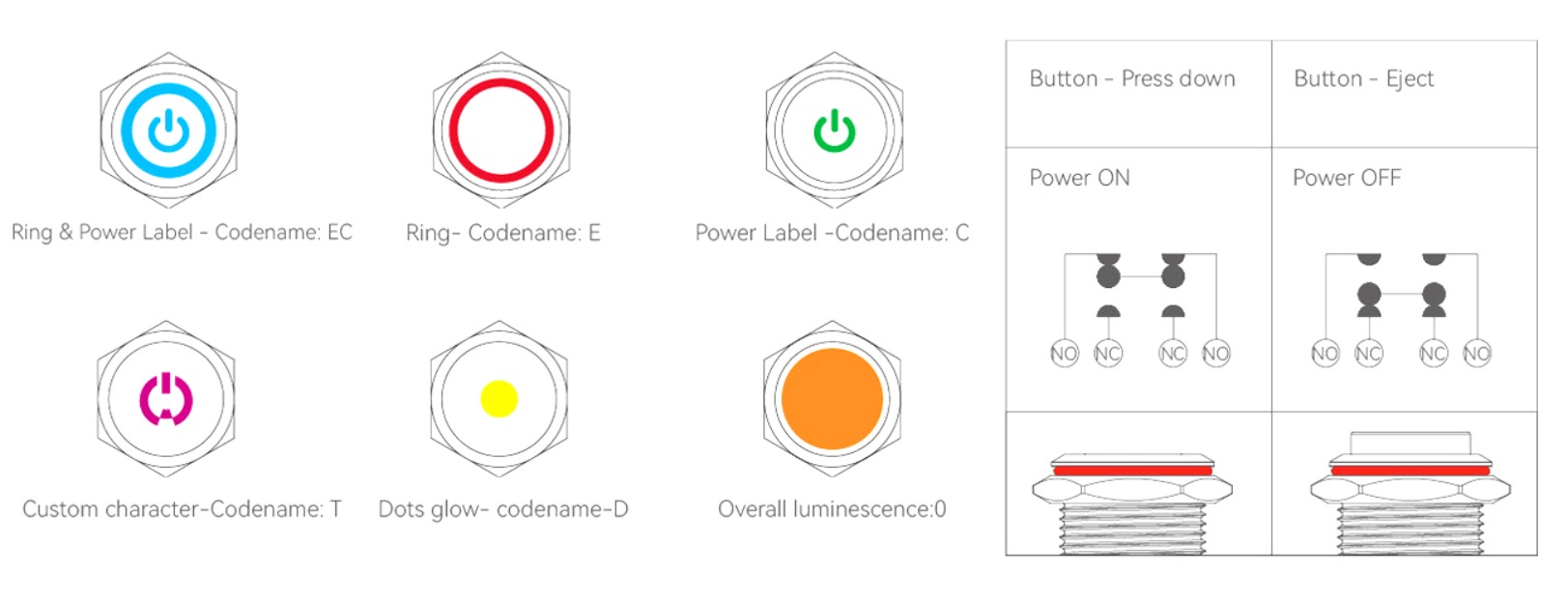

Proyecto		Parámetro				Descripción de la estructura del interruptor.
Tensión nominal de aislamiento Ui		CA 250 V.				C es el extremo común, NO es el normalmente abierto final, y NC normalmente está cerrado
Acordar la corriente de calefacción Ith		5A
Tensión nominal		12 V CC.	CC 24 V	DC36V	CA 220 V.
Corriente nominal (A)	Cargas resistivas	2	2		3
	Cargas inductivas	0.75	0.75		0.75

Diámetro del orificio de montaje		22~22,1 mm 、 25~25,1 mm 、 30~30,1 mm
Tensión de conmutación		1,5 V ~ 250 VCA/CC
Calificación actual	Cargas resistivas	CC-13: 12 V/24 V 3 A.
		AC-15:110V/250V 3A
	Cargas inductivas	AC-15:110V/250V0.75A
		DC-13:110V0.75A
Corriente de calentamiento nominal		Con: 3A/250VAC
Clasificación impermeable		IP65 al final del botón
Temperatura ambiente		-30 ℃ ~ 85 ℃
forma de trabajo		Autobloqueo/autoreinicio (opcional)
Combinaciones de interruptores		1NO1NC
Voltaje de la lámpara		CA/CC: 3,3 V, 6 V, 9 V, 12 V, 24 V, 36 V, 48 V, 110 V, 220 V
Corriente de la lámpara		2mA~20mA
Estilo de PIN		Pasador de interruptor 2,8 × 0,5 y pasador LED
Materia prima		Nailon modificado PA66
Rigidez dieléctrica		≥100mQ 500VCC/h
Fuerza compresiva		Pines y carcasas 2500VAC 20mA/min
color brillante		R-Rojo G-Verde B-Azul 1-Amarillo W-Blanco
Material de la carcasa		SUS304/Latón niquelado/aleación de aluminio anodizadoSUS304
Material clave		PC y SUS316
Material de contacto		Contactos de aleación de óxido de plata y estaño.
vida electrica		DC-13:12V/24V3A>30.000 veces AC-15:110V/250V3A>3
Vida mecánica		DC-13:12V0.5A>1.000.000 veces DC-13:12V 0.5A>100
Resistencia de contacto		Resistencia de contacto<50mΩ
Presione hacia abajo sobre la presión		Aproximadamente 2,5~4N
Viaje del botón		La carrera de la tecla es de 3 mm y la carrera de contacto es de 1,5 mm.

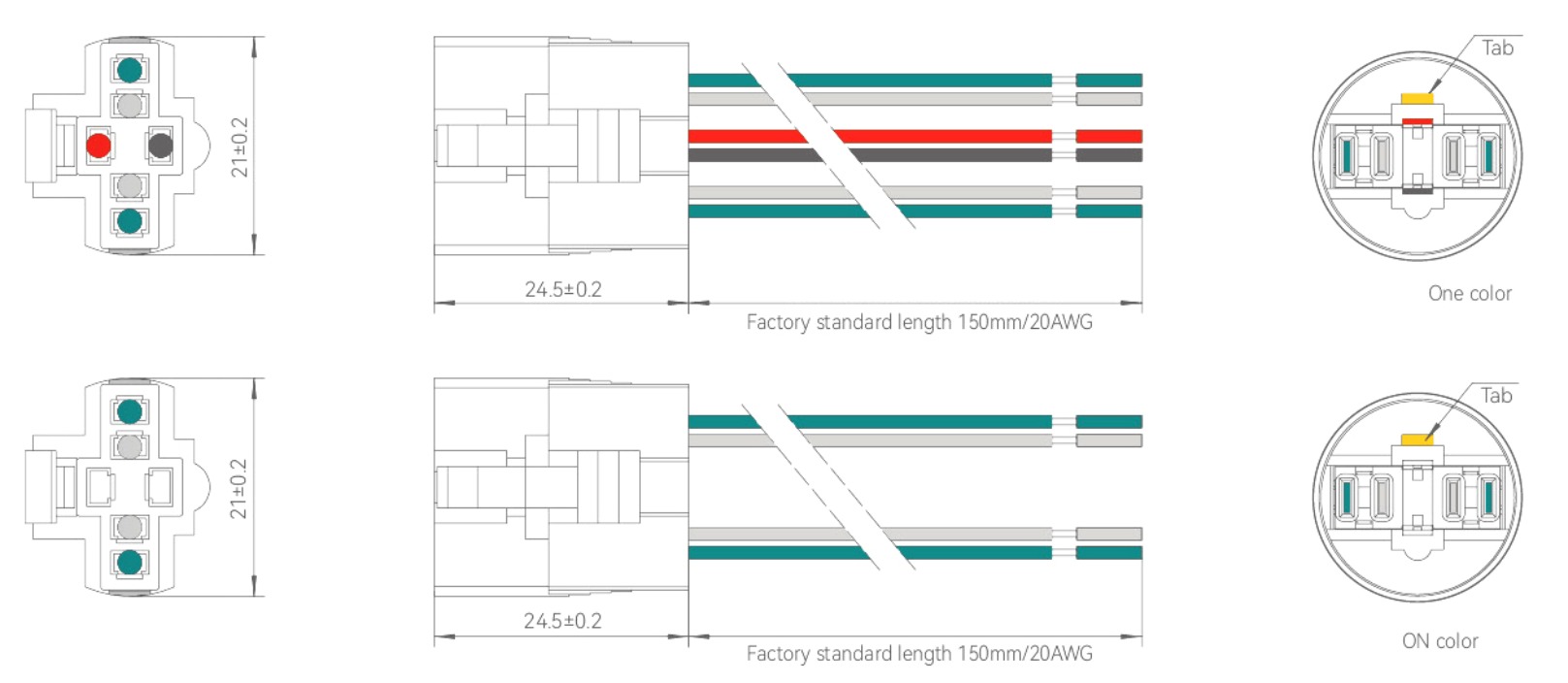

Esquema eléctrico LED
		Un color

Apariencia física:

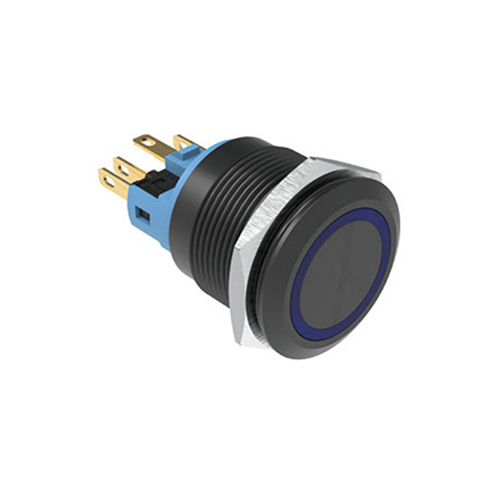

WD22B1-P11-E-□□-A

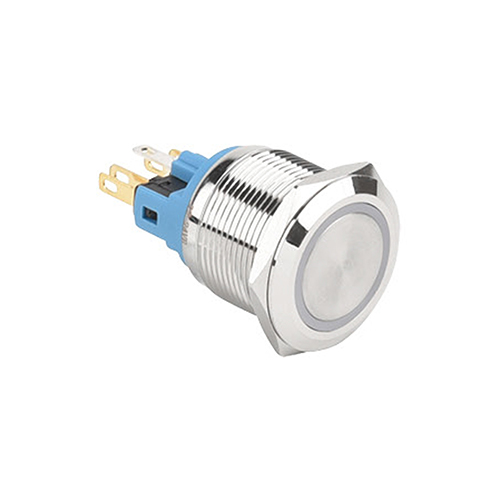

WD22B1-P11-E-□□-N
WD22B1-P11-EC-□□-N

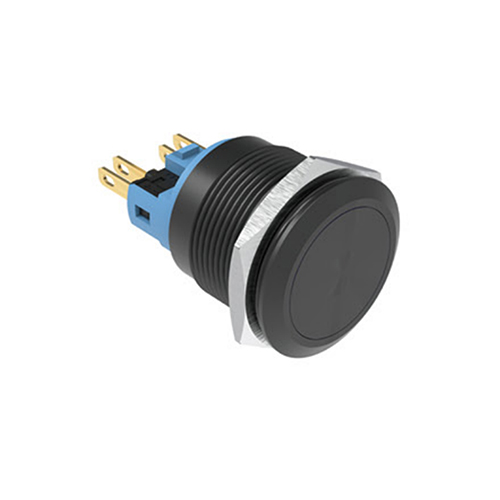

WD22B1-P11-A
